線路板廢水回用中反滲透系統要怎么設計？

發布時間： 2019-06-12

瀏覽次數： 2319次

       線路板生產工藝主要包括開料、磨板、線路、蝕劑、顯影、脫膜、化學沉銅、鍍金、圓形電鍍等工序。各生產工序排放廢水含有Cu、Ni、Sn等重金屬離子外，還含有EDTA、酒石酸鈉等絡合劑。同時還含有顯影液、除油劑、膨脹劑等高濃度有機廢水及廢液。除此之外，在生產過程中還使用了大量各種專利商品試劑，使線路板生產廢水所含的有機物往往多達上百種。在采用反滲透膜進行線路板廢水回用中主要存在的因素是：
       1）生產工藝流程較長，控制節點眾多，各種廢水性質各不相同，廢水突變性極強。
       2）COD含量較高（尤其是干膜廢水屬高有機濃度廢水），容易造成反滲透膜有機物和微生物污染。
       3）生產過程中除膠渣時添加KMnO₄ 等強氧化劑造成反滲透膜被氧化，從而使反滲透膜失去脫鹽效果。
       4）清洗槽/鍍槽的倒缸水濃度極高，含鹽量高達數萬毫克/升，容易造成反滲透膜結垢。
       5）廢水處理過程中投加的PAC、PAM殘留會污染反滲透膜，而且不易從反滲透膜表面洗脫。
       這些因素都導致了線路板廢水回用系統運行成本高、運行風險高、維護操作復雜。利用反滲透進行廢水回用時，如何有效的防止反滲透膜被污染是一個嚴峻的課題。由于線路板廢水回用的特殊性，反滲透膜技術因其污染速度很快而被認為不能單獨適應處理這類惡劣水質。在眾多已經實施的成功的線路板廢水回用案例中，大部分都采用嚴格的預處理與反滲透膜技術進行組合。如為防止有機物污染，在原水投加大量的臭氧，造成投資和運行成本大幅上升。通過數月小試數據發現通過對反滲透進行優化設計，完全可以以降低污染速率，保證廢水回用系統反滲透膜的脫鹽率、流量在設計范圍內。

       一. 設計合理的膜通量
       反滲透水通量設計過高，反滲透膜負荷過重，發生污染的可能性會大大增加，造成產水量下降，清洗反滲透膜的頻率增多，維護反滲透膜正常運行的費用增加。而反滲透水通量設計過低，則導致在進水不變的情況下，膜數量越多，分配到每只膜的進水減少，相應的濃水量降低，較低的反滲透濃水不足以將水中的污染物帶出反滲透膜，從而在反滲透膜濃水側結垢，影響反滲透的使用壽命。根據以往工程經驗和小試數據，在以線路板廢水做為水源時，潛在污染物越高，水通量設計就越要保守，選擇合適的設計通量，可降低反滲透膜污染速度，同時又能保證較經濟的投資成本。

       二. 設計合理的反滲透膜排列方式

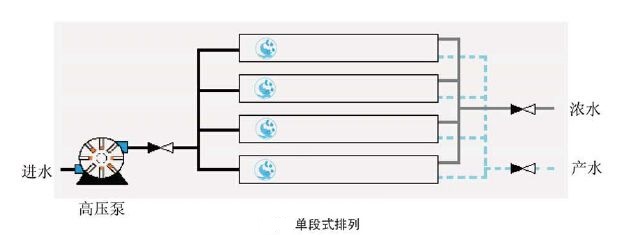

       增加反滲透膜給水側的切向流速是降低反滲透污染的有效方法之一，在其他條件（產水量、回收率、膜通量）不變的情況下，切向流速的大小取決于排列方式。常規的水處理系統膜排列結構為多段排列，而在廢水回用時應采用濃水循環單段排列。采取濃水循環單段排列的方式，其目的是通過增大濃水流量，加大反滲透膜表面的切向流速，減緩污染物富集。采用多段排列設計時，一段反滲透濃水為二段反滲透進水，在含鹽量增加的同時，反而進水壓力降低、水量減少，污染的速度將大大加快。采用濃水循環單段排列設計，雖然原水與濃水混合后，反滲透進水總含鹽量上升，但由于增大了進水流量，每支反滲透膜的污染和負荷均等，降低系統壓差，增加物理性的沖刷效率，減少反滲透膜的污染和清洗次數，延長反滲透膜的使用壽命。

       三. 設計合理的回收率
       回收率是指產水量和進水流量的比值，是反滲透設計和運行的重要參數，回收率的確定與原水水質密切相關。一般盡可能的設計高的回收率，這樣可以降低供給水的量，減少預處理的成本。但是應該以反滲透內不會因鹽類等雜質的過飽和發生沉淀為它的極限值，否則會對反滲透有如下影響：
       1）在壓力一定時，回收率提高，反滲透膜表面的濃差極化現象也更加嚴重，有效壓力則相對減小，這導致產水量下降，脫鹽率降低。
       2）當難溶鹽類在膜元件內不斷被濃縮且超過其溶解度極限時，它們就會在反滲透膜表面上發生結垢。
       為滿足相關要求，線路板生產企業總是期望獲得更多的回收率，但是高回收率卻會導致極高的運行風險。根據工程經驗，當回收率在60~70%時，系統更安全。許多線路板廢水回用項目回收率＞80%時，污染和清洗頻率大幅增加，反滲透膜使用壽命大幅減少。如果要提高回收率，建議設計獨立的濃水回收系統，并采取離子交換、頻繁倒極電滲析等工藝與反滲透工藝相結合。

       四. 選擇抗污染能力強的反滲透膜

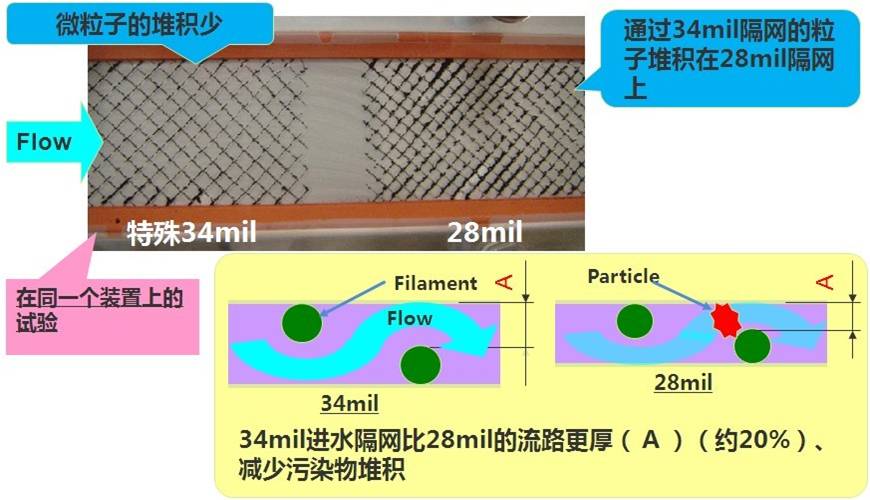

       1）選擇進水流道寬的反滲透膜
       在眾多抗污染的機理中，反滲透膜元件給水流道的寬度已經是公認的膜元件抗污染性能的最重要指標，也是用戶在選擇產品時需要考慮的重點。進水流道越寬，系統對進水水質的要求和預處理設備不正常工況的要求相對來說越寬松。較寬的進水流道，可以更有效的進行膜清洗，即使在高污染條件下，系統仍可維持較低的壓降。但是進水隔網厚度增加時，由于進入膜元件給水的流量不變，導致給水在流道內流動的速度降低，加強了膜表面的濃差極化現象，進而使污染物更易在膜表面吸附。因此，進水隔網的厚度存在一個最優范圍，且隨膜元件不同的應用領域而不同，在線路板廢水回用中應選用流道寬度為34mil的反滲透膜元件。

       2）采用膜表面光滑的反滲透膜
       美國耶魯大學的最新研究證明：膜表面越粗糙，膜越容易被污染。原子顯微鏡圖像顯示污染顆粒會先積累附著于粗糙的膜表面的波谷中，導致波谷被堵塞，進而造成嚴重的膜通量下降。選用膜表面光滑的反滲透膜，如陶氏公司的BW30FR系列反滲透膜，能顯著地減少或延緩顆粒及微生物污染的發生，降低系統運行壓力，延長膜元件的使用壽命。
